BeJW4  表示機能
Software | Reference | FAQ | Technique | Laboratory | Download

図面のサムネイル表示とファイル名や更新日時などの一覧表示ができます。

 サムネイル表示
表示種類
図面のサムネイル表示は、1分割・4分割・9分割・16分割・25分割・任意分割(最大64分割)の6種類があり、ツールバーのボタンで切替えられます。


図面タイトルバー
  • 図面ウィンドウのタイトルバーは「ファイル名」を表示します。
  • JwwとJWCを表示している場合は、「ファイルアイコン」を表示します。
  • Jwwの場合は、ファイル名の後に「ファイルバージョン」を表示します。
  • 分割表示に応じて図面ファイルの「メモ」を表示します。
図形表示
  • 印刷イメージをわかりやすくするために、白の背景色で印刷色で図形を表示します。
  • 表示レイヤの図形を表示し、補助色と補助線種の図形は表示しません。
  • 線幅は固定で表示します。
画像表示
  • Jww図面内の画像はBMP・JPG・EMF・WMFファイルをSusieプラグインなしで表示・印刷できます。

 一覧表示
表示種類
ファイル名のみを表示する一覧表示とファイル名や更新日時などを表示する詳細表示があり、ツールバーのボタンで切替えられます。

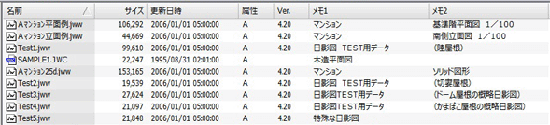

詳細表示
  • 「ファイル名」「サイズ」「更新日時」「属性」「Jwwのファイルバージョン」「メモ」を表示します。
  • カラムのヘッダーをクリックすると、その表示項目で並び替えます。
