| フィーチャ |
属性 |
補足 |
| 用紙 |
用紙サイズ（A0〜A4、Free）、縦横、 |
原点（0,0）は用紙左下、尺度は1:1 |
| 複合図形 |
配置位置、角度、X方向尺度、Y方向尺度 |
|
| 種類 |
配置位置 |
回転角度 |
尺度 |
補足 |
| 部分図 |
任意 |
任意 |
任意 |
尺度の異なる図形の配置が可能 |
| 作図グループ |
（0,0） |
0 |
1 |
|
| 作図部品 |
任意 |
任意 |
任意 |
|
| 種類 |
階層 |
配置 |
配置数 |
| 部分図 |
1 |
用紙 |
定義に対して用紙上に1度のみ配置 |
| 作図グループ |
多階層 |
用紙・部分図・作図グループ |
定義に対して1度のみ配置 |
| 作図部品 |
1 |
用紙・部分図・作図グループ |
定義に対して複数配置可能 |
|

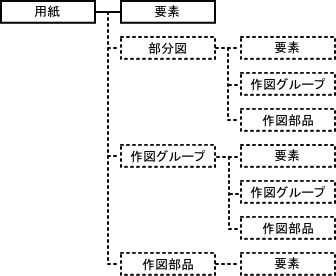

フィーチャデータモデル
